Многофункциональный планшет «Умный напарник» с ОС Android

сертифицирован для работы
во взрывоопасных условиях

Внешний искробезопасный разъем для подключения дополнительных устройств
Уровень взрывозащиты
РО Ex ia Ma X
0Ex ia IIC Ga X
Фотосъемка
в условиях отсутствия
освещения
Встроенный тепловизор
с чувствительностью
до 0,01 °С
Взрывозащищенный планшет «Умный Напарник»

Взрывозащищенный планшет «Умный Напарник» — это многофункциональное устройство для обслуживания и контроля оборудования, установленного во взрывоопасных условиях.

Планшет отличается высокой степенью защиты от влаги и пыли, устойчивостью к ударам. Это делает его идеальным средством для диагностики и ремонта промышленного оборудования, установленного во взрывоопасных зонах, а также иных труднодоступных местах. Благодаря ударопрочному корпусу и экрану, устройство не подвержено царапинам, а емкая батарея (7000 мА*ч) обеспечивает до 10 часов непрерывной работы.

При всех своих достоинствах устройство достаточно компактно – вес планшета составляет всего 810 г.

Задачи, которые поможет решить ваш «Умный напарник»
Техническое обслуживание установленного под землей оборудования
Диагностика и ремонт
труднодоступного оборудования
Ведение безбумажного документооборота в условиях взрывоопасного производства
Фиксация состояния производства
в жестких условиях окружающей среды
Проведение спасательных работ в аварийных условиях и условиях ограниченной видимости
Контроль охраны труда
и производственных процессов
Ключевые преимущества планшета
01

Создан для работы в экстремальных условиях

  • Сертификат соответствия ТР ТС 012/2011 позволяет использовать планшет на взрывоопасных производствах, в горнодобывающей, газо- и нефтеперерабатывающей промышленности
  • Ударопрочное стекло экрана продлевает срок службы устройства
  • Дисплей 8″
  • Разрешение 800х1280
  • Мощная литий-ионная батарея ёмкостью 7000 мА/ч обеспечивает до 10 часов непрерывной работы
  • Рабочая температура окружающей среды от -20 до +50 °С
  • Класс защиты IP67
  • Комфортное использование даже длительное время, благодаря малому весу устройства в 810 г
02

Искробезопасный разъем для подключения внешних устройств

Искробезопасный разъем, расположенный на верхнем торце планшета, позволяет повысить удобство использования планшета со внешним оборудованием

Данный разъем обеспечивает:

  • Безопасное подключение дополнительных устройств, таких как эндоскоп, ультразвуковой дефектоскоп, виброметр, измеритель электрополей, датчик сейсмической активности, выносной камеры и т.д.
  • Безопасное подключение проводных искрозащищенных интерфейсов RS-485 и Ethernet для получения и передачи данных
  • Безопасный USB-интерфейс для подключения устройств, требующих питания от планшета
03

Тепловизионная камера

  • Тепловизионная камера позволяет проводить экспресс-термоанализ и сохранять полученные данные на планшете
  • Тепловизор обладает высокой чувствительностью
  • Интерполяция изображения до 640х480
  • Возможность работы в полной темноте или в условиях задымления, что очень важно при проведении спасательных работ в аварийных условиях
04

Операционная система Android 10

  • Позволяет использовать практически весь спектр программ, написанных для ОС Android
  • В настоящее время их количество превышает 3 млн
  • Можно найти приложения для любых нужд
05

Новые горизонты фотосъемки во взрывоопасных зонах

  • Установлены современные фронтальная и основная камеры разрешением 16 Мп
  • Рядом с основной камерой расположена мощная сдвоенная вспышка с высокоэффективными светодиодами и режимом подсветки
06

Совместимость с технологиями NFC и Miracast/Chrome cast

  • Считывание карточек NFC позволяет использовать планшет в различных приложениях, в том числе и системах управления и контроля доступа, а также в современных нарядных системах управления персоналом предприятия
  • С помощью встроенного wi-fi адаптера можно передавать изображение, технология Miracast/Chrome cast, с планшета на проектор или телевизор, что крайне удобно для проведения оперативных докладов
Узнать стоимость планшета
Основные характеристики

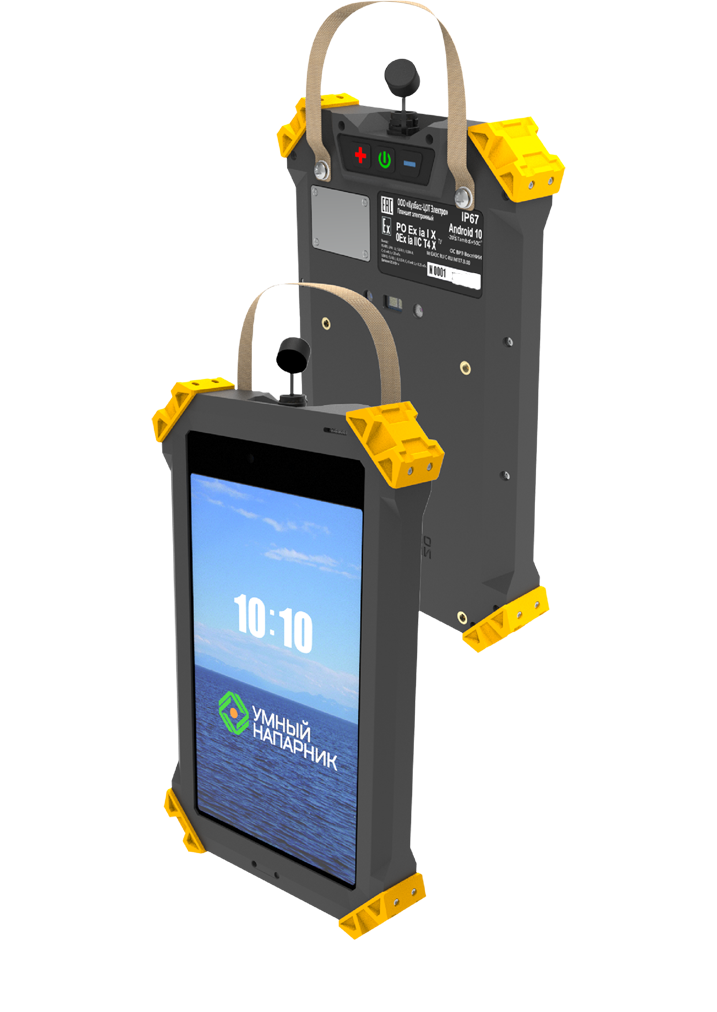

Внешний вид
  • 1 Подвес / переноска
  • 2 Искробезопасные интерфейсы:
    RS-485, USB, Ethernet 10/100
  • 3 Считывание NFC карточек
  • 4 Камера 16 Мп
  • 5 Тепловизор
  • 6 Вспышка с двойным светодиодом
  • 7 Корпус IP67
  • 8 Крепления для внешних устройств
  • 9 Громкоговоритель и
    микрофон на лицевой панели
  • 10 Фронтальная камера 16 Мп
  • 11 Беспроводные интерфейсы:
    4G/LTE, Wi-Fi, Bluetooth
  • 12 Батарея 7000 мАч, 10 часов
  • 13 Дисплей 8", разрешение 1280x800
  • 14 ОС Android 10,
    Qualcomm ARM Kryo 260
  • 15 Взрывозащищенное исполнение
    PO Ex ia Ma X, 0Ex ia IIc T4 Ga X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Технические характеристики
Вид и тип взрывозащиты РО Ex ia I Ma X / 0Ex ia IIС T4 Ga X
Дисплей 1280х800, IPS, Gorilla glass, multitouch 8”
Процессор ARM Kryo 260, 8 ядер:
4 х Kryo 260Gold (2,2 ГГц),
4 х Kryo 260Silver (1,84 ГГц);
графический ускоритель Adreno 512GPU
ROM/RAM
  • 32 GB eMMC + 3GB LPDDR4X
  • 64 GB eMMC + 4GB LPDDR4X
Сотовая связь LTE Cat 6
Навигация GLONASS/GPS
Wi-Fi 2.4G/5G, 802.11 a/b/g/n/ac
Bluetooth BT2.1+EDR/3.0/4.1 LE/4.2 BLE/5.0
Предустановленная microSD в корпусе планшета 512 Гб
Операционная система Android 10
Звук Моно, 1,5 Вт, на лицевой панели
Микрофон Микрофон на лицевой панели
Вес ~750 грамм
Уровень защиты IP67
Аккумуляторная батарея 7000 мА·ч (26 Вт·ч)
Тепловизор Да (в отдельных комплектациях)
Камера фронтальная 16 Мп, сенсор S5K3P9, 4640х3488, автофокус
Камера тыловая 16 Мп, сенсор S5K3P9, 4640х3488, автофокус, вспышка
NFC Да
Возможность беспроводной зарядки от внешнего аккумулятора Изучается потребность
SIM microSIM
Разъем для подключения внешних модулей и интерфейсов
  • USB (включая искробезопасное питание 5В для внешних устройств)
  • RS485
  • Ethernet 10/100
  • опция CAN (изучается потребность)
ЗУ для зарядки аккумуляторов во взрывобезопасных условиях В комплекте
Коммуникационные возможности
  • Можно подключить планшет к подземной связи, совместимой с Wi-Fi
  • Оборудован модемом для подключения к сетям мобильной связи GSM и Wi-F
  • Возможность установки модуля NFC/RFID– для считывания RFID/NFC карточек
  • Взрывобезопасное USB подключение устройств, требующих питания для планшета
  • Возможность установки модуля LoRa–передача/прием сообщений на большие расстояния
  • Взрывобезопасная линия RS-485 — интерфейс передачи данных для промышленных устройств
  • Взрывобезопасная Локальная сеть (Eth10/100)

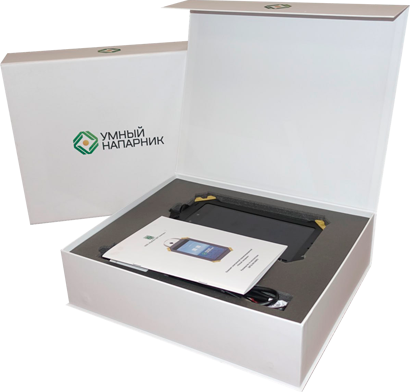

Комплектация
Наименование Кол-во, шт.
Электронный планшет 1
USB — кабель, совмещенный с Ethernet/RS485 1
Зарядное устройство от сети 220 В 1
Руководство по эксплуатации (РЭ) 1
Сертификат соответствия (копия) В составе РЭ
Отвертка, используемая для работы с люком SIM-карты 1
Упаковочная тара 1

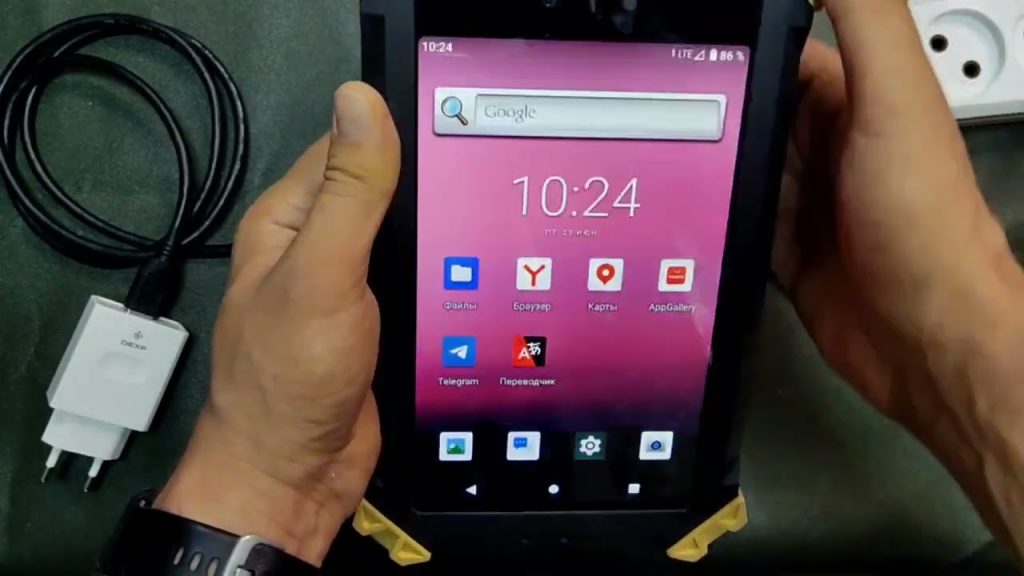

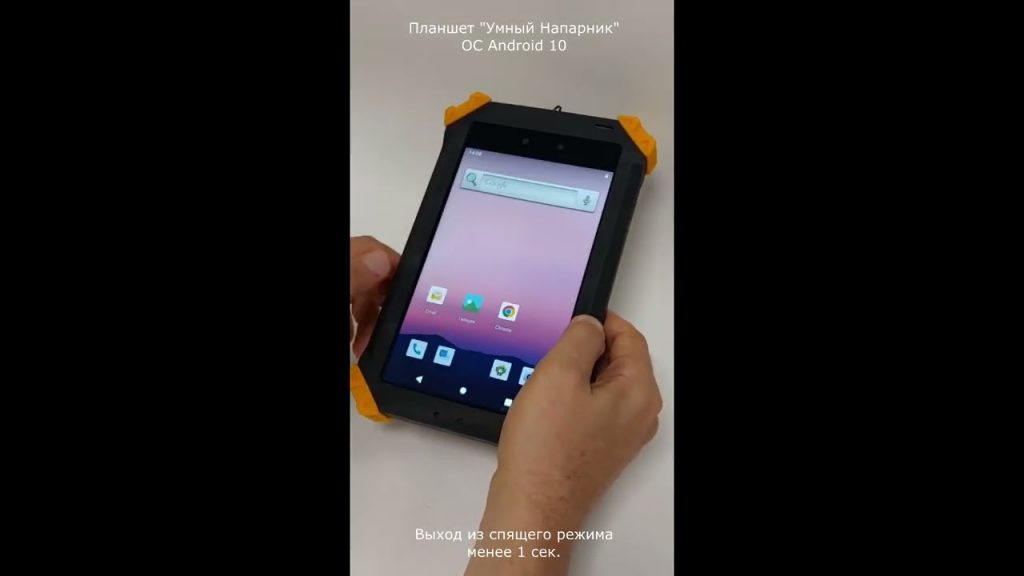

Демонстрация работы планшета

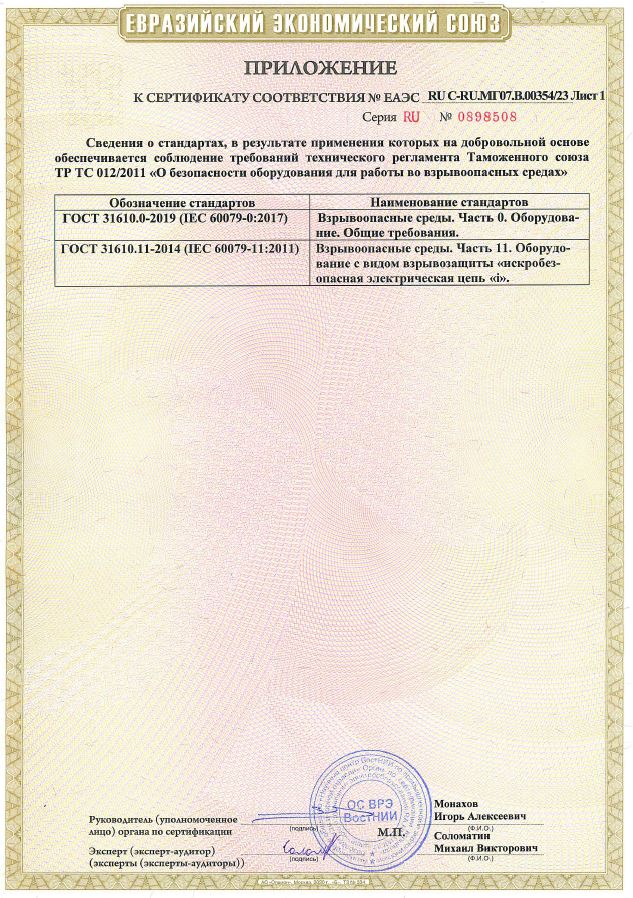

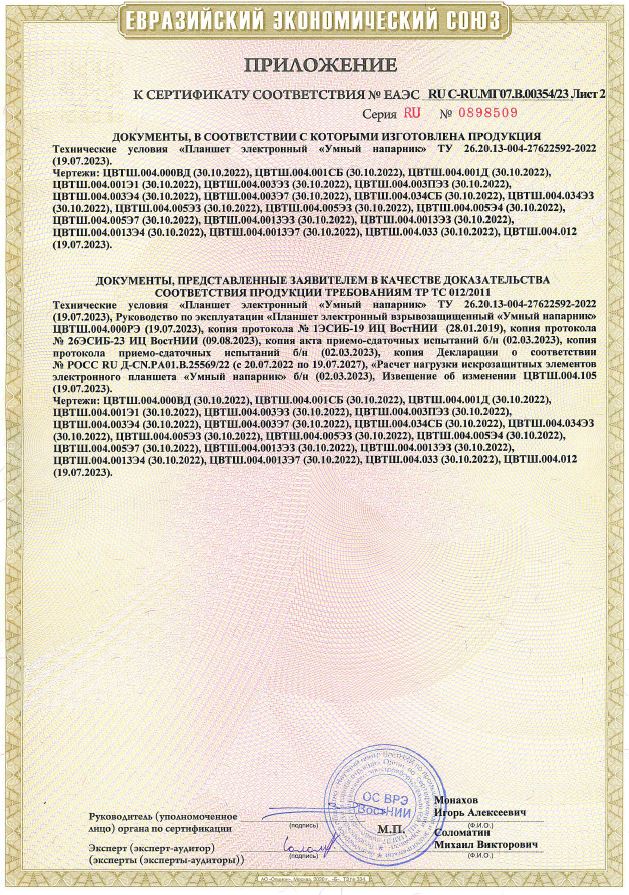

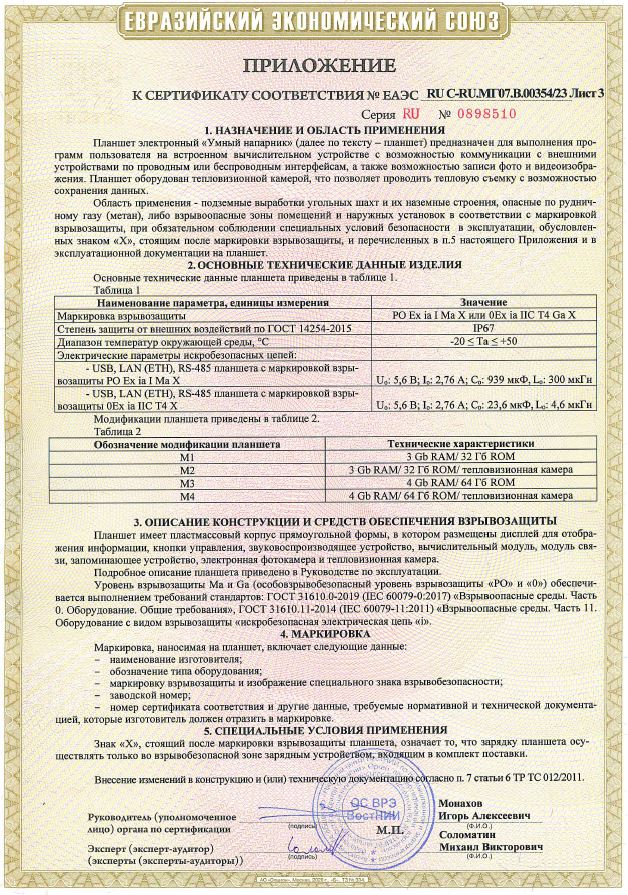

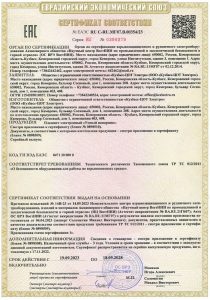

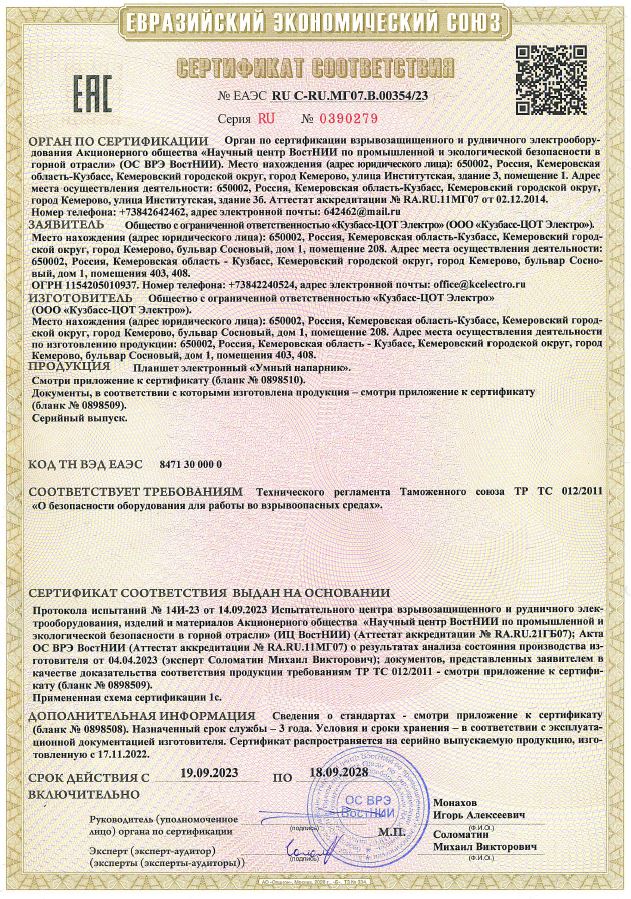

Сертификаты, свидетельства и патенты
Оборудование соответствует требованиям Технического регламента Таможенного союза 012/2011
"О безопасности оборудования для работы во взрывоопасных средах"

Производство оборудования под заказ

Одним из наших преимуществ является то, что мы специализированная компания, которая не один десяток лет работает с опасными производствами и отлично понимает их особенности и потребности. Мы готовы идти навстречу своим заказчикам-партнерам и предоставить полный комплекс услуг по разработке оборудования на заказ:

  • Разработка и проектирование оборудования под конкретный функционал
  • Производство и тестирование
  • Получение сертификатов и оформление всех необходимых документов
  • Разработка специализированного ПО
  • Разработка дополнительных модулей (эндоскоп, лазерная рулетка и т.д.)

Мы всегда открыты новым идеям
и находимся в поисках новых партнеров.
Если у вас есть потребность в разработке специализированного оборудования, то оставьте свои контакты в форме ниже или свяжитесь с нами удобным для Вас способом - мы готовы к обсуждению.
